Конструкция кассеты и механизм заправки

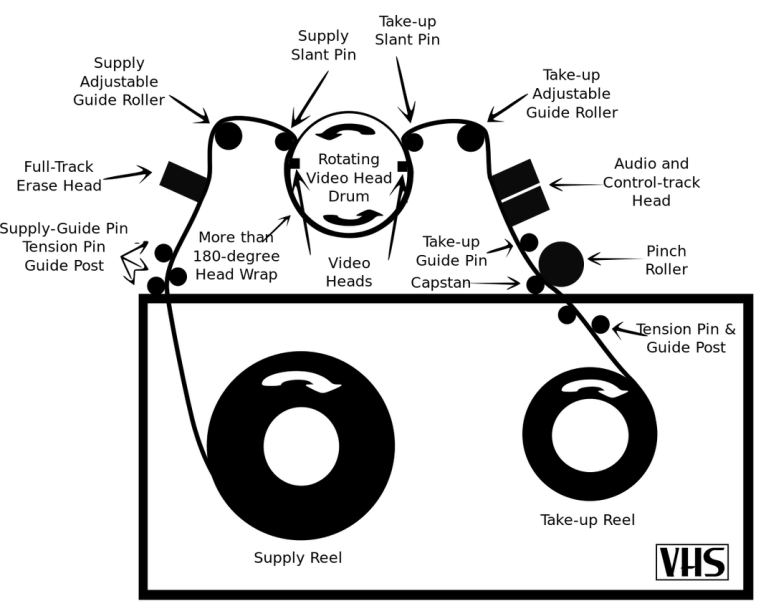

Механизм М-заправки видеокассеты VHS

Прямоугольная пластмассовая видеокассета VHS имеет размеры 188×104×25 миллиметров. Подающий и принимающий рулоны намотаны на бобины, расположенные внутри кассеты в одной плоскости. От повреждений и пыли магнитную ленту предохраняет откидная крышка, которая фиксируется в закрытом состоянии специальной защёлкой, освобождаемой при установке кассеты в аппарат. Кроме того, кассета оснащена фиксаторами бобин с лентой, предотвращающим провисание и размотку ленты с рулонов. При установке в видеомагнитофон штифт ЛПМ через круглое отверстие в нижней части кассеты выводит фиксаторы из прорезей бобин, обеспечивая их свободное вращение.

В отличие от формата «Бетамакс», в котором был использован механизм заправки магнитной ленты с поворотной платформой, характерный для всех предыдущих кассетных систем, формат VHS основан на новом принципе так называемой М-заправки. Такой механизм извлекает и заправляет магнитную ленту при помощи двух направляющих вилок, каждая из которых состоит из вертикального ролика и наклонной цилиндрической стойки. Стойки создают точный угол захода ленты на барабан вращающихся головок, обеспечивающий наклон дорожки видеозаписи к базовому краю. Углы захода и схода ленты с барабана равны углу наклона плоскости вращения барабана к основанию механизма, благодаря чему оба рулона видеокассеты находятся в одной плоскости.

Механизм М-заправки оказался более надежным и оказывал меньше нагрузок на плёнку, чем механизмы «Бетамакс» и «Ю-матик». Отсутствие поворотной платформы упрощало изготовление механизма с высокой точностью и повышало совместимость видеозаписей, сделанных на разных видеомагнитофонах. Это стало одним из решающих факторов, предопределившим победу VHS в «войне форматов».
